温度在线监测
|
 |
当前位置：首页 > 产品与解决方案
> 温度在线监测
|
 |
| 无线式温度在线监测 |
 |
|
GHW-1000无线温度监测系统利用无线温度传感器与高压带电体等电位测量温度数据，采用前沿的ZigBee组 网技术设计，国内领先，实现了高压带电体温度的远距离遥测。系统具有低功耗、数据无线传输、精度高、响应速度快、操作灵活、组网方便等优势。
▲应用
GHW-1000无线式温度监测仪具有标准的RS-485接口，支持网络方式运行。采用该监测仪可构成多种形式的温度监测方案，采用上位计算机实现集中温度监测。

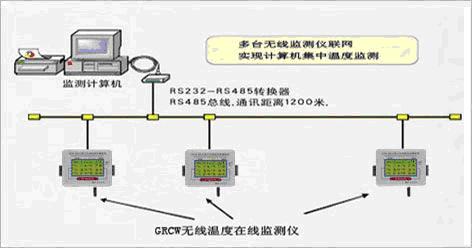

GHW-1000无线式温度监测仪，具有一个的RS-485接口，在无中继器的情况下，64个监测仪可组成一个测量网络，由上位计算机在线监测个仪器测量的温度。如图：

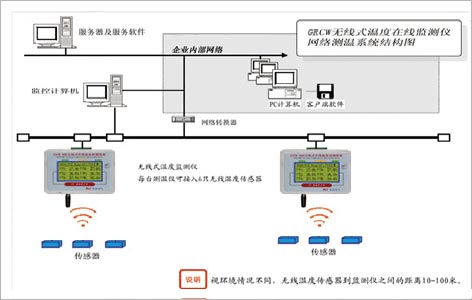

采用与企业局域网的互联实现温度监测
通过网络转换器，可将RS-485网络与企业内局域网互联，采用TCP/IP通讯协议，局域网上的计算机也可以监测温度，如图：
无线温度传感器在室外母线及开关柜测温中的应用
无线温度传感器设计用于室外母线接头和开关接点的温度监测，实现在线温度测量，与红外测温系统相比，无线测温系统具有更高的测温精度、更好的稳定性和较低的设备费用。
根据系统的抗高压、抗电磁干扰的特性，本系统可用于以下设备的温度测量：
★ 高压开关柜动静触头 ★ 高压电缆接头 ★ 箱式变电站
★ 高压母线接头 ★ 刀闸开关
无线温度监测仪性能指标
|
参数
|
数值
|
|
射频标准
|
IEEE802.15.4
|
|
可管理传感器数
|
32只
|
|
可显示传感器数
|
6-18只
|
|
温度显示
|
LCD显示，带背光
|
|
报警输出
|
1个(无源接点)250Vac,0.6A或24Vdc,5A
|
|
网络接口
|
隔离RS-485工业总线接口
|
|
工作电压
|
交流110～240Vac
|
|
工作温度
|
-10℃～+80℃
|
|
存储温度
|
-40℃～+85℃
|
|
安装方式
|
嵌入式盘状
|
|
开孔尺寸
|
106mm(宽) X 85mm(高) （监测仪厚度：45mm）
|
无线温湿度传感器性能指标
|
|
|
|
参数
|
数值
|
|
温度测量范围
|
-55～+125℃
|
|
精度
|
±0.5℃(-20～+80℃),±1℃(-55～+125℃)
|
|
分辨率
|
0.0625℃
|
|
温度测量周期
|
约60S
|
|
供电
|
1/2AA3.6V锂电池，工作时间>6年
|
|
射频标准
|
IEEE802.15.4
|
|
外形尺寸
|
56mmX27mmX18mm
|
|
无线温度传感器在开关柜测温中的安装示意图
|
|
|
